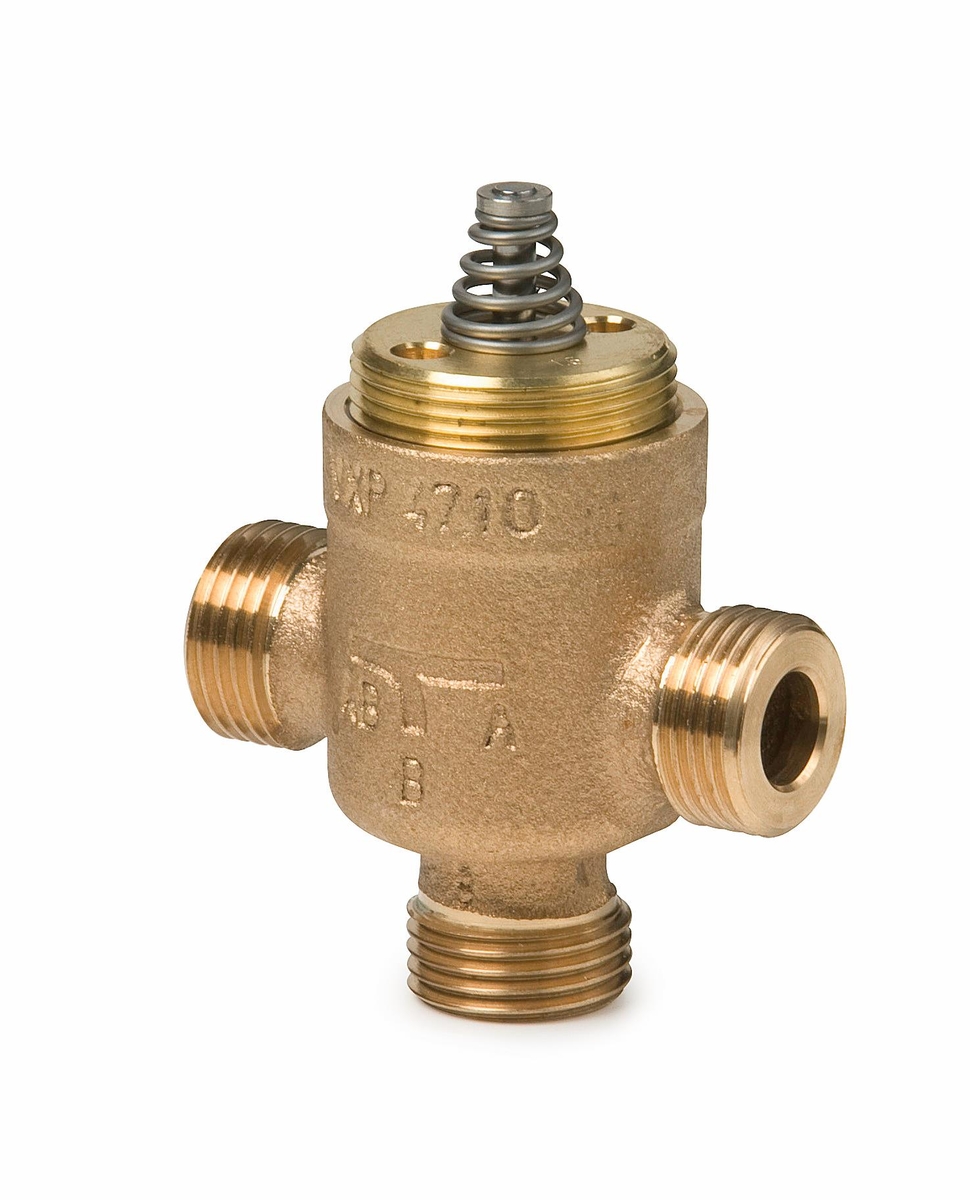

3-WEGAFSLUITER VXP47.20-4
| Titel |
3-WEGAFSLUITER VXP47.20-4 |
| Artikelnummer |
A8218325 |
| Fabrikantnummer |
8218325 |
| EAN code |
07612914016492 |
| Merk | Siemens |
|---|
| Oppervlaktebescherming | Onbehandeld |
|---|
| Materiaalkwaliteit | Brons (Rg 5) |
|---|
| Materiaal behuizing | Brons |
|---|
| Druktrap klasse | PN 16 |
|---|
| Max. mediumtemperatuur (continu) | 110 °C |
|---|
| Min. mediumtemperatuur (continu) | 1 °C |
|---|
| Uitwendige buisdiameter alle aansluitingen | 21.3 mm |
|---|
| Met koppeling aansluiting 3 | ja |
|---|
| Druktrap klasse flens | PN 16 |
|---|
| Lengte aansluiting 1 | 40 mm |
|---|
| Lengte aansluiting 2 | 40 mm |
|---|
| Werkende lengte aansluiting 1 | 40 mm |
|---|
| Werkende lengte aansluiting 2 | 40 mm |
|---|
| Lengte aansluiting 3 | 40 mm |
|---|
| Werkende lengte aansluiting 3 | 40 mm |
|---|
| Hoogte as | 49 mm |
|---|
| Met T-stuk voor 4-weg aansluiting | nee |
|---|
| Slaglengte | 2.5 mm |
|---|
| Met koppeling aansluiting 1 | ja |
|---|
| Met koppeling aansluiting 2 | ja |
|---|
| Kvs-waarde | 4 |
|---|
| Aansluitingen | Buitendraad |
|---|
| Mediumtemperatuur (continu) | 1-110 °C |
|---|
| Nom. diameter | DN 20 |
|---|
| Max. drukverschil in geopende stand | 1.75 bar |
|---|
| Lekverlies van de kvs-waarde | 0.05 % |
|---|
| Regelverhouding (Svo) | 50 % |
|---|
| Grondkarakteristiek | Lineair |
|---|
| Kvs-waarde bypass | 4 |
|---|
| Lekverlies van kvs-waarde bypass | 0.05 % |
|---|
| Grondkarakteristiek bypass | Lineair |
|---|
| Inbouwwijze verdelend | nee |
|---|
