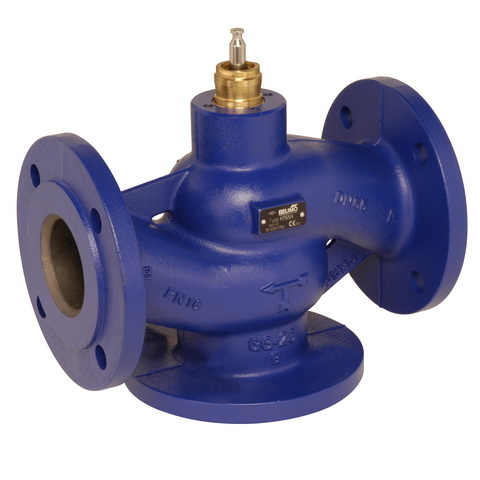

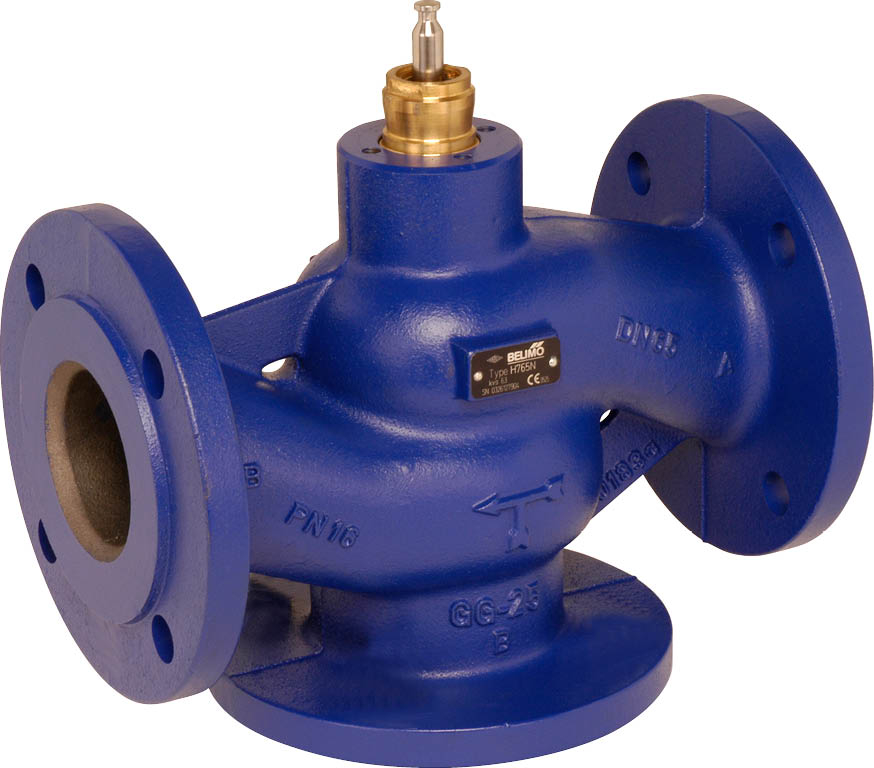

3-WEGREGELAFSLUITER DN20 H720N
| Titel |
3-WEGREGELAFSLUITER DN20 H720N |
| Artikelnummer |
A8616525 |
| Fabrikantnummer |
8616525 |
| EAN code |
07630498106736 |
| Merk | Belimo |
|---|
| Oppervlaktebescherming | Gecoat |
|---|
| Materiaalkwaliteit | Gietijzer EN-GJL-250 (GG 25) |
|---|
| Materiaal behuizing | Gietijzer |
|---|
| Druktrap klasse | PN 16 |
|---|
| Max. mediumtemperatuur (continu) | 120 °C |
|---|
| Min. mediumtemperatuur (continu) | 5 °C |
|---|
| Uitwendige buisdiameter alle aansluitingen | 26.9 mm |
|---|
| Met koppeling aansluiting 3 | ja |
|---|
| Druktrap klasse flens | PN 16 |
|---|
| Lengte aansluiting 1 | 75 mm |
|---|
| Lengte aansluiting 2 | 75 mm |
|---|
| Lengte aansluiting 3 | 70 mm |
|---|
| Met T-stuk voor 4-weg aansluiting | nee |
|---|
| Slaglengte | 15 mm |
|---|
| Met koppeling aansluiting 1 | ja |
|---|
| Met koppeling aansluiting 2 | ja |
|---|
| Kvs-waarde | 6.3 |
|---|
| Aansluitingen | Flens |
|---|
| Nom. diameter | DN 20 |
|---|
| Max. drukverschil in geopende stand | 400 bar |
|---|
| Lekverlies van de kvs-waarde | 0.05 % |
|---|
| Regelverhouding (Svo) | 100 % |
|---|
| Grondkarakteristiek | Equiprocentueel |
|---|
| Kvs-waarde bypass | 6.3 |
|---|
| Lekverlies van kvs-waarde bypass | 1 % |
|---|
| Grondkarakteristiek bypass | Lineair |
|---|
| Inbouwwijze verdelend | nee |
|---|
