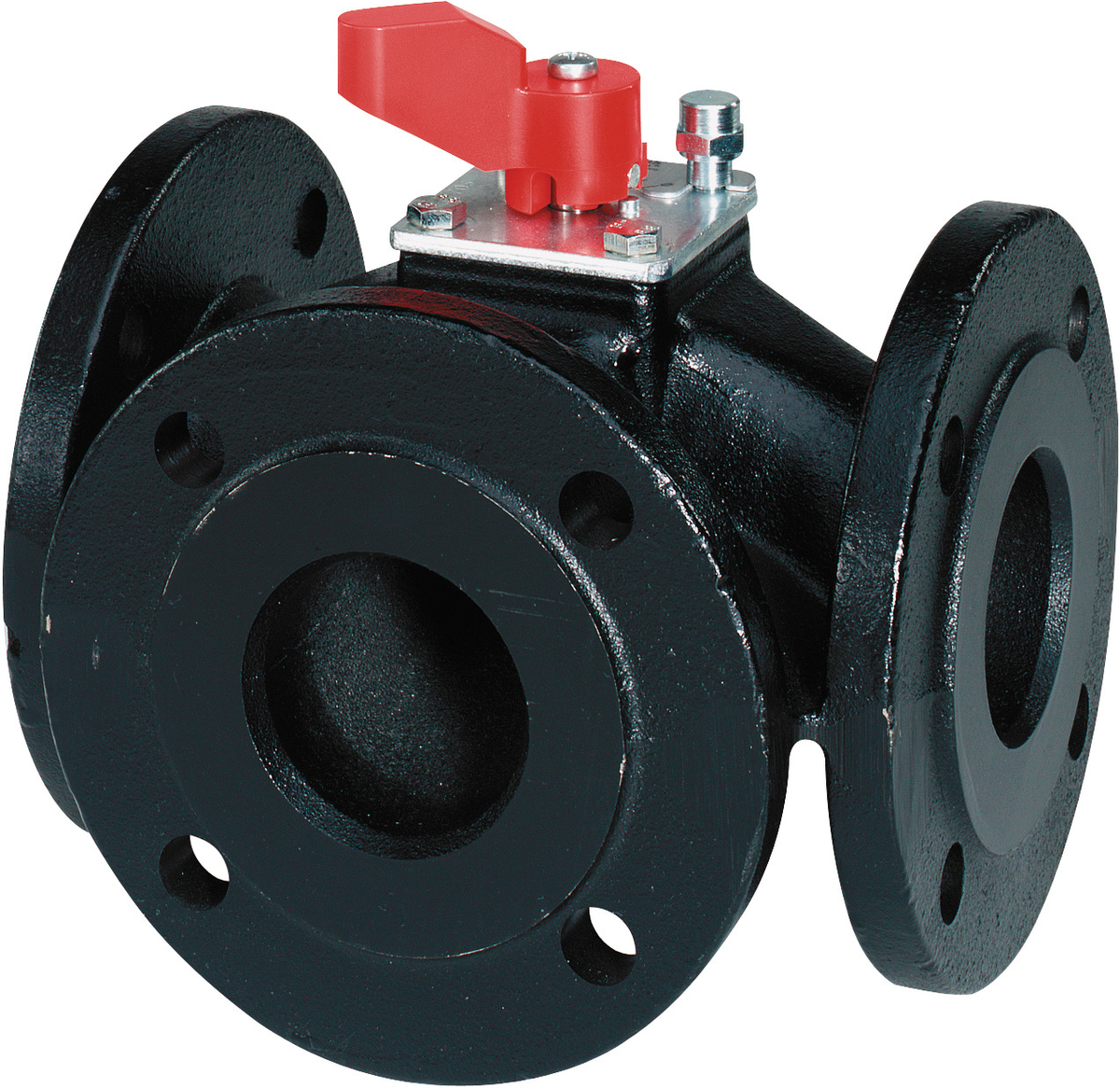

3-WEG MENGKRAAN VBF21.50

Maak uw keuze

Merk	Siemens
Oppervlaktebescherming	Overig
Materiaalkwaliteit	Gietijzer EN-GJL-250 (GG 25)
Materiaal behuizing	Gietijzer
Druktrap klasse	PN 6
Max. mediumtemperatuur (continu)	120 °C
Min. mediumtemperatuur (continu)	1 °C
Met koppeling aansluiting 3	nee
Druktrap klasse flens	PN 6
Met T-stuk voor 4-weg aansluiting	nee
Slaglengte	90 mm
Met koppeling aansluiting 1	nee
Met koppeling aansluiting 2	nee
Aansluitingen	Flens
Mediumtemperatuur (continu)	1-120 °C
Max. drukverschil in geopende stand	0.3 bar
Grondkarakteristiek	Lineair
Grondkarakteristiek bypass	Lineair
Inbouwwijze verdelend	nee

	VBF21.100	VBF21.125	VBF21.150	VBF21.40	VBF21.50	VBF21.65	VBF21.80
Uitwendige buisdiameter alle aansluitingen	114.3 mm	139.7 mm	165.1 mm	48.3 mm	60.3 mm	76.1 mm	88.9 mm
Lengte aansluiting 1	130 mm	160 mm	175 mm	90 mm	90 mm	100 mm	115 mm
Lengte aansluiting 2	130 mm	160 mm	175 mm	90 mm	90 mm	100 mm	115 mm
Werkende lengte aansluiting 1	130 mm	160 mm	175 mm	90 mm	90 mm	100 mm	115 mm
Werkende lengte aansluiting 2	130 mm	160 mm	175 mm	90 mm	90 mm	100 mm	115 mm
Lengte aansluiting 3	130 mm	160 mm	175 mm	90 mm	90 mm	100 mm	115 mm
Werkende lengte aansluiting 3	130 mm	160 mm	175 mm	90 mm	90 mm	100 mm	115 mm
Hoogte as	108 mm	169 mm	184 mm	96 mm	103 mm	83 mm	92 mm
Kvs-waarde	160	550	820	25	40	63	100
Nom. diameter	DN 100	DN 125	DN 150	DN 40	DN 50	DN 65	DN 80
Lekverlies van de kvs-waarde	0.1 %	0.5 %	0.5 %	0.1 %	0.1 %	0.1 %	0.1 %
Kvs-waarde bypass	160	550	820	25	40	63	100
Lekverlies van kvs-waarde bypass	0.1 %	0.5 %	0.5 %	0.1 %	0.1 %	0.1 %	0.1 %
