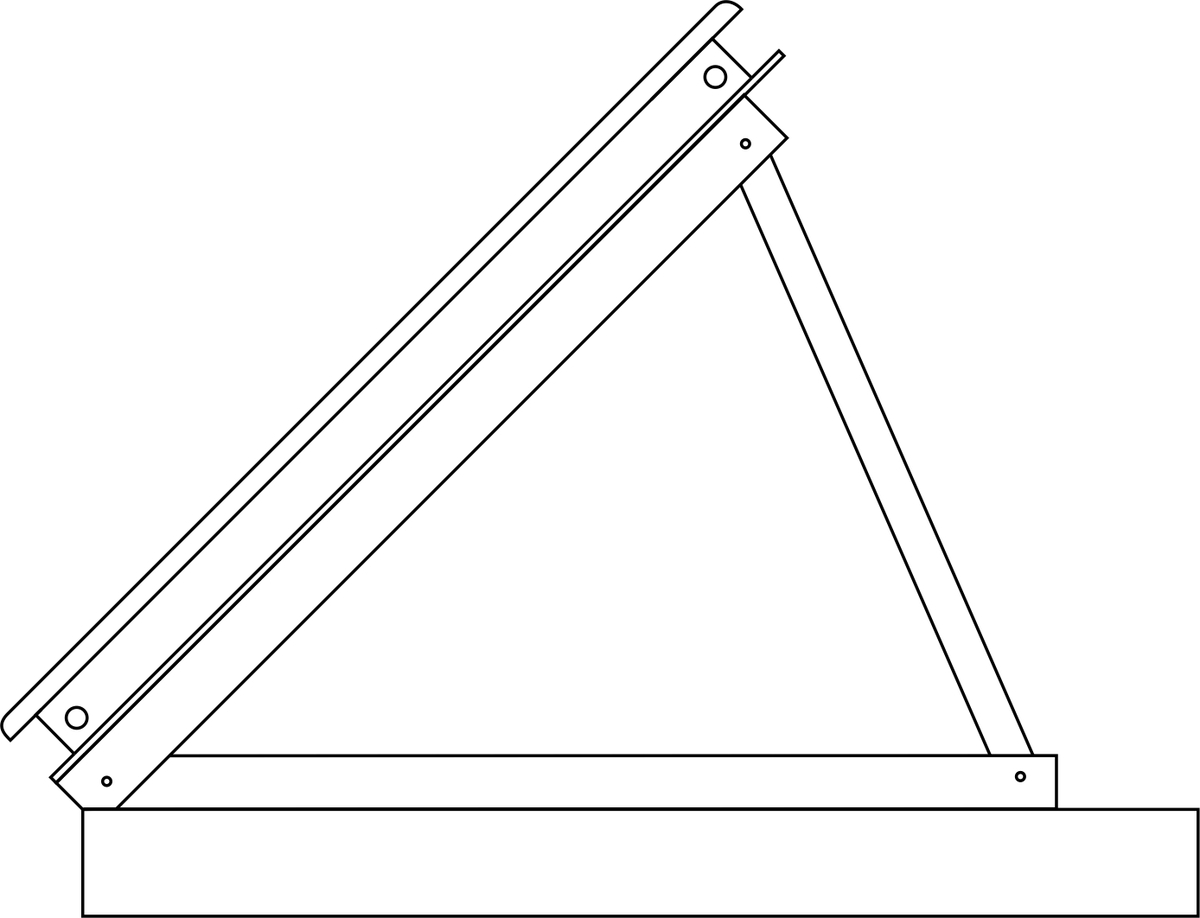

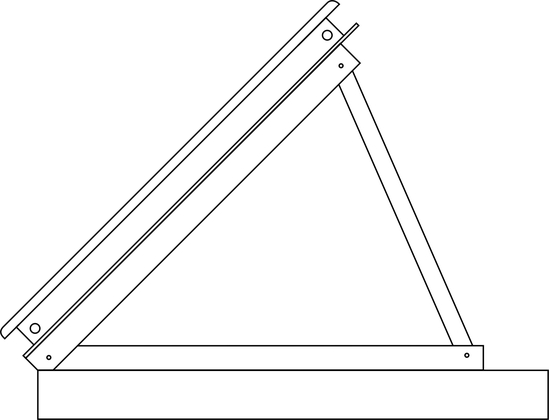

Titel | AO Smith 6c.platd.F20/30 AC HB horiz. m/ |
Artikelnummer | A0881543 |
Fabrikantnummer | 0FJ6513 |
EAN code | 08717449257088 |
Merk | A.O. Smith |
---|---|
Collectorefficiëntie | 95 % |
Primaire coëfficiënt (a1) | 3.59 W/(m².K) |
Secundaire coëfficiënt (a2) | 0.01 W/(m².K²) |
Instralingshoekmodifier (IAM) | 0.93 |
Uitwendige buisdiameter alle aansluitingen | 22 mm |
Max. werkdruk | 6 bar |
Plaatsing collector aan gevel | nee |
Plaatsing collector in hellend dak | nee |
Hoogte collector | 110 mm |
Nom. diameter alle aansluitingen | DN 20 |
Aansluitingen | Soldeermof |
Collectorprincipe | Vlakke plaat |
Glycolbestendig | ja |
Geschikt voor gesloten systeem | ja |
Geschikt voor zwembadwaterverwarming | nee |
Thermisch lint | nee |
10c.platd.F20/30 AC DBHB horiz. | 10c.platd.F20/30 ACHB horiz. m/ | 10c.platd.F20/30 ACVB verticaal | 11c.platd.F20/30 AC DBHB horiz. | 11c.platd.F20/30 ACHB horiz. m/ | 11c.platd.F20/30 ACVB verticaal | 12c.platd.F20/30 AC DBHB horiz. | 12c.platd.F20/30 ACHB horiz. m/ | 12c.platd.F20/30 ACVB verticaal | 13c.platd.F20/30 AC DBHB horiz. | 13c.platd.F20/30 ACHB horiz. m/ | 13c.platd.F20/30 ACVB verticaal | 14c.platd.F20/30 AC DBHB horiz. | 14c.platd.F20/30 ACVB verticaal | 15c.platd.F20/30 AC DBHB horiz. | 15c.platd.F20/30 ACVB verticaal | 1c.platd.F20/30 AC HB horiz. m/ | 2c.platd.20/30 H horizontaal me | 2c.platd.F20/30 AC HB horiz. m/ | 2c.platd.F20/30 ACVB verticaal | 3c.platd.F20/30 AC DBHB horiz. | 3c.platd.F20/30 AC HB horiz. m/ | 3c.platd.F20/30 ACVB verticaal | 4c.platd.F20/30 AC DBHB horiz. | 4c.platd.F20/30 AC HB horiz. m/ | 4c.platd.F20/30 ACVB verticaal | 5c.platd.F20/30 AC DBHB horiz. | 5c.platd.F20/30 AC HB horiz. m/ | 5c.platd.F20/30 ACVB verticaal | 6c.op dak 1rij V +DB AC (vertic | 6c.platd.F20/30 AC DBHB horiz. | 6c.platd.F20/30 AC HB horiz. m/ | 6c.platd.F20/30 ACVB verticaal | 7c.platd.F20/30 AC DBHB horiz. | 7c.platd.F20/30 AC HB horiz. m/ | 7c.platd.F20/30 ACVB verticaal | 8c.platd.F20/30 AC DBHB horiz. | 8c.platd.F20/30 AC HB (horizont | 8c.platd.F20/30 AC HB horiz. m/ | 8c.platd.F20/30 ACVB verticaal | 9c.platd.F20/30 AC DBHB horiz. | 9c.platd.F20/30 AC HB horiz. m/ | 9c.platd.F20/30 ACVB verticaal | |
Collectoroppervlakte | 25.4 m² | 25.4 m² | 25.4 m² | 27.94 m² | 27.94 m² | 27.94 m² | 30.48 m² | 30.48 m² | 30.48 m² | 33.02 m² | 33.02 m² | 33.02 m² | 35.56 m² | 35.56 m² | 76.2 m² | 76.2 m² | 2.54 m² | 2.54 m² | 5.08 m² | 5.08 m² | 7.62 m² | 7.62 m² | 7.62 m² | 10.16 m² | 10.16 m² | 10.16 m² | 12.7 m² | 12.7 m² | 12.7 m² | 15.24 m² | 15.24 m² | 15.24 m² | 15.24 m² | 17.78 m² | 17.78 m² | 17.78 m² | 20.32 m² | 5.08 m² | 20.32 m² | 20.32 m² | 22.86 m² | 22.86 m² | 22.86 m² |
Plaatsing collector op hellend dak | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | ja | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee |
Plaatsing collector op platdak | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | nee | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja |
Opstelling collector portrait | nee | nee | ja | nee | nee | ja | nee | nee | ja | nee | nee | ja | nee | ja | nee | ja | nee | nee | nee | ja | nee | nee | ja | nee | nee | ja | nee | nee | ja | ja | nee | nee | ja | nee | nee | ja | nee | nee | nee | ja | nee | nee | ja |
Opstelling collector landscape | ja | ja | nee | ja | ja | nee | ja | ja | nee | ja | ja | nee | ja | nee | ja | nee | ja | ja | ja | nee | ja | ja | nee | ja | ja | nee | ja | ja | nee | nee | ja | ja | nee | ja | ja | nee | ja | ja | ja | nee | ja | ja | nee |
Lengte collector | 21147 mm | 21147 mm | 12147 mm | 23267 mm | 23267 mm | 13367 mm | 25387 mm | 25387 mm | 14587 mm | 27507 mm | 27507 mm | 15807 mm | 29627 mm | 17027 mm | 31747 mm | 18247 mm | 2067 mm | 2067 mm | 4187 mm | 2387 mm | 6307 mm | 6307 mm | 3607 mm | 8427 mm | 8427 mm | 4827 mm | 10547 mm | 10547 mm | 6047 mm | 7267 mm | 12667 mm | 12667 mm | 7267 mm | 14787 mm | 14787 mm | 8487 mm | 16907 mm | 4187 mm | 16907 mm | 9707 mm | 19027 mm | 19027 mm | 10927 mm |
Breedte collector | 1167 mm | 1167 mm | 2067 mm | 1167 mm | 1167 mm | 2067 mm | 1167 mm | 1167 mm | 2067 mm | 1167 mm | 1167 mm | 2067 mm | 1167 mm | 2067 mm | 1167 mm | 2067 mm | 1167 mm | 1167 mm | 1167 mm | 2067 mm | 1167 mm | 1167 mm | 2067 mm | 1167 mm | 1167 mm | 2067 mm | 1167 mm | 1167 mm | 2067 mm | 2067 mm | 1167 mm | 1167 mm | 2067 mm | 1167 mm | 1167 mm | 2067 mm | 1167 mm | 1167 mm | 1167 mm | 2067 mm | 1167 mm | 1167 mm | 2067 mm |
