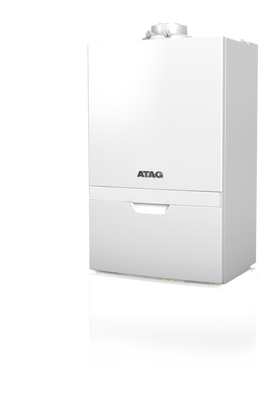

Atag CV ketel I28CZ CW4 TY28B50H
| Merk |
Atag |
| Titel |
CV ketel I28CZ CW4 TY28B50H |
| Artikelnummer |
A0135155 |
| Fabrikantnummer |
TY28B50H |
| EAN code |
08719874612272 |
| Merk | ATAG |
|---|
| Breedte | 440 mm |
|---|
| Hoogte | 700 mm |
|---|
| Diepte | 275 mm |
|---|
| Aantal fasen | 1 |
|---|
| Materiaalkwaliteit | Overig |
|---|
| Aansluiting aanvoer | Knel |
|---|
| Aansluiting retour | Knel |
|---|
| Nom. spanning | 196-253 V |
|---|
| Frequentie | 50 Hz |
|---|
| Gesloten uitvoering | ja |
|---|
| SEER (Ns) bij gemiddelde omstandigheden | 94 |
|---|
| Energie-efficiëntieklasse ruimteverwarming | A |
|---|
| Energie-efficiëntieklasse waterverwarming | A |
|---|
| Nom. diameter warm tapwater | 1/2" (15) |
|---|
| Supplementair elektriciteitsverbruik in standby-stand (Psb) | 0.004 kW |
|---|
| Standby warmteverlies (Pstby) | 0.047 kW |
|---|
| Energie-efficiëntie ruimteverwarming | 94 % |
|---|
| Geschikt voor aardgas laag calorisch | Standaard fabrieksinstelling |
|---|
| Geschikt voor aardgas hoog calorisch | Handmatig instelbaar |
|---|
| Geschikt voor propaan | ja |
|---|
| Geschikt voor butaan | nee |
|---|
| Geschikt voor methaan | nee |
|---|
| Geschikt voor LPG | Niet geschikt |
|---|
| Geschikt voor waterstof | Door middel van een ombouwset, inbegrepen |
|---|
| Materiaal warmtewisselaar | Roestvaststaal (RVS) |
|---|
| Verwarmingsvermogen instelbaar | ja |
|---|
| Nom. diameter koud tapwater | 1/2" (15) |
|---|
| Tapdrempel | 1.5 l/min |
|---|
| Ingebouwde pompschakeling | ja |
|---|
| Gaskeur VR/SV | nee |
|---|
| Gaskeur NZ | nee |
|---|
| Min. werkdruk | 1 bar |
|---|
| Min. retourtemperatuur | 20 °C |
|---|
| Max. gasvoordruk | 60 mbar |
|---|
| Ingebouwde weersafhankelijke regelaar | ja |
|---|
| Ingebouwd expansievat | nee |
|---|
| Waterzijdige weerstand bij dT 20 °C | 20 kPa |
|---|
| Max. aanvoertemperatuur (werktemperatuur) | 85 °C |
|---|
| Max. werkdruk | 3 bar |
|---|
| Ingebouwde vul-/aftapkraan | nee |
|---|
| Ingebouwd overdrukventiel | ja |
|---|
| Uitwendige buisdiameter aanvoer | 22 mm |
|---|
| Uitwendige buisdiameter retour | 22 mm |
|---|
| Aansluiting brandstof | Knel |
|---|
| Uitwendige buisdiameter brandstof | 15 mm |
|---|
| Aansluiting luchttoevoer | Mof |
|---|
| Nom. kanaaldiameter luchttoevoer | 100 mm |
|---|
| Aansluiting rookgasafvoer | Mof |
|---|
| Uitwendige buisdiameter koud tapwater | 15 mm |
|---|
| Uitwendige buisdiameter warm tapwater | 15 mm |
|---|
| Aansluiting condens | Flexibel |
|---|
| Uitwendige buisdiameter condens | 21.5 mm |
|---|
| Min. gasvoordruk | 20 mbar |
|---|
| Geschikt voor aardgas | ja |
|---|
| Gaskeur VR | nee |
|---|
| Aansluiting koud tapwater | Knel |
|---|
| Aansluiting warm tapwater | Knel |
|---|
| Nom. kanaaldiameter rookgasafvoer | 60 mm |
|---|
| Branderregeling hoog/laag | nee |
|---|
| Branderregeling modulerend | ja |
|---|
| Nom. diameter expansie-aansluiting | 1/2" (15) |
|---|
| Uitwendige buisdiameter expansie-aansluiting | 15 mm |
|---|
| Ingebouwde manometer | ja |
|---|
| Condenserend | ja |
|---|
| Gaskeur HR | ja |
|---|
| Waakvlam | nee |
|---|
| Tweede retouraansluiting | nee |
|---|
| Regelsignaal aan/uit | ja |
|---|
| Regelsignaal hoog/laag | nee |
|---|
| Regelsignaal 0-10V | nee |
|---|
| Regelsignaal OpenTherm | ja |
|---|
| Bedrijf als open uitvoering (luchttoevoer) mogelijk | ja |
|---|
| Max. toelaatbare bedrijfsdruk | 3 bar |
|---|
| Nom. diameter aanvoer | 3/4" (20) |
|---|
| Nom. diameter retour | 3/4" (20) |
|---|
| Nom. diameter brandstof | 1/2" (15) |
|---|
| Nom. diameter condens | 3/4" (20) |
|---|
| Ombouwset benodigd | ja |
|---|
| Ingebouwde inlaatcombinatie | nee |
|---|
| Aansluiting expansie | Knel |
|---|
| | I28CZ CW4 TY28B50H | I28ECZ CW4 TY28E50H | I36CZ CW5 TY36B50H | I36ECZ CW5 TY36E50H |
|---|
| Nom. vermogen tapwater | 28.1 kW | 30 kW | 37.1 kW | 40.1 kW |
|---|
| Nom. belasting bovenwaarde tapwater | 31.9 kW | 31.4 kW | 42.1 kW | 42.1 kW |
|---|
| Nom. belasting onderwaarde tapwater | 28.7 kW | 28.3 kW | 37.9 kW | 37.9 kW |
|---|
| Energie-efficiëntie van waterverwarming (Nwh) | 87 % | 94 % | 90 % | 96 % |
|---|
| Capaciteitsprofiel | XL | XXL | XXL | XXL |
|---|
| Supplementair elektriciteitsverbruik bij volledige belasting (ELmax) | 0.039 kW | 0.039 kW | 0.038 kW | 0.038 kW |
|---|
| Nuttige warmteafgifte bij nom. warmteafgifte en werking op hoge temperatuur (P4) | 22.1 kW | 22.1 kW | 28.3 kW | 28.3 kW |
|---|
| Nuttig rendement bij nom. warmteafgifte en werking op hoge temperatuur (n4) | 88.3 % | 88.3 % | 88.6 % | 88.6 % |
|---|
| Met ingebouwde economiser | nee | ja | nee | ja |
|---|
| Max. percentage waterstof van bijmenging met NAT gas | 30 % | 30 % | 20 % | 20 % |
|---|
| Nom. belasting onderwaarde | 22.5 kW | 22.5 kW | 28.8 kW | 28.8 kW |
|---|
| Nom. belasting bovenwaarde | 25 kW | 25 kW | 32 kW | 32 kW |
|---|
| Warmtapwatercapaciteit bij 60 °C | 8 l/min | 8.3 l/min | 11 l/min | 11.5 l/min |
|---|
| Nom. vermogen 80-60 °C | 22.1 kW | 22.1 kW | 28.3 kW | 28.3 kW |
|---|
| Nom. vermogen 50-30 °C | 24.3 kW | 24.3 kW | 31.1 kW | 31.1 kW |
|---|
| CW label | 4 | 4 | 5 | 5 |
|---|
