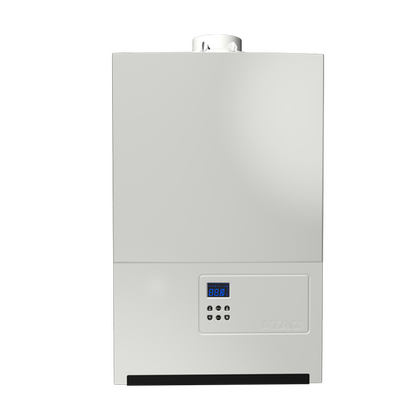

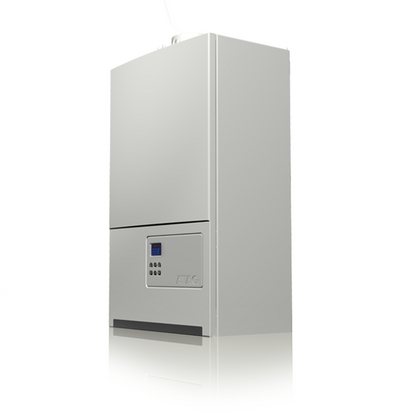

Atag CV-ketel P35EC CW5 conc. 60/100 TZ35E00H

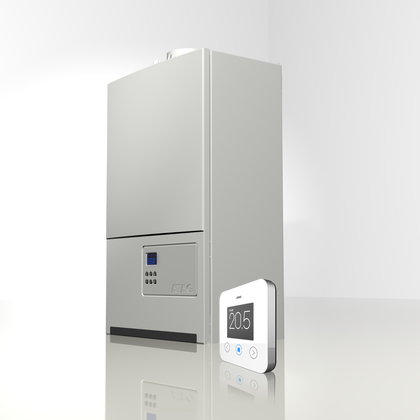

Atag CV-ketel P35EC CW5 conc. 60/100 TZ35E00H - afb. 3

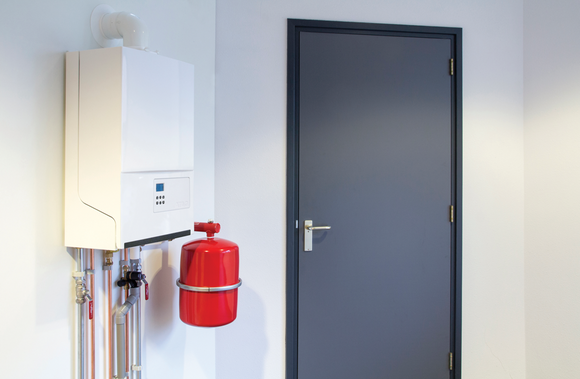

Atag CV-ketel P35EC CW5 conc. 60/100 TZ35E00H - afb. 4

Maak uw keuze

Details

Merk	Atag
Titel	CV-ketel P35EC CW5 conc. 60/100 TZ35E00H
Artikelnummer	A0135141
EAN code	08719874656368

Fabrikant informatie

Merk	ATAG
Breedte	440 mm
Hoogte	700 mm
Diepte	275 mm
Aantal fasen	1
Materiaalkwaliteit	Overig
Aansluiting aanvoer	Knel
Aansluiting retour	Knel
Nom. spanning	196-253 V
Frequentie	50 Hz
Gesloten uitvoering	ja
Energie-efficiëntieklasse ruimteverwarming	A
Energie-efficiëntieklasse waterverwarming	A
Nom. diameter warm tapwater	1/2" (15)
Supplementair elektriciteitsverbruik in standby-stand (Psb)	0.004 kW
Standby warmteverlies (Pstby)	0.047 kW
Materiaal warmtewisselaar	Roestvaststaal (RVS)
Verwarmingsvermogen instelbaar	ja
Nom. diameter koud tapwater	1/2" (15)
Tapdrempel	1.5 l/min
Ingebouwde pompschakeling	ja
Gaskeur VR/SV	nee
Gaskeur NZ	nee
Min. werkdruk	1 bar
Min. retourtemperatuur	20 °C
Max. gasvoordruk	60 mbar
Ingebouwde weersafhankelijke regelaar	ja
Ingebouwd expansievat	nee
Waterzijdige weerstand bij dT 20 °C	20 kPa
Max. aanvoertemperatuur (werktemperatuur)	85 °C
Max. werkdruk	3 bar
Ingebouwde vul-/aftapkraan	nee
Ingebouwd overdrukventiel	nee
Uitwendige buisdiameter aanvoer	22 mm
Uitwendige buisdiameter retour	22 mm
Aansluiting brandstof	Knel
Uitwendige buisdiameter brandstof	15 mm
Aansluiting luchttoevoer	Mof
Nom. kanaaldiameter luchttoevoer	100 mm
Aansluiting rookgasafvoer	Mof
Uitwendige buisdiameter koud tapwater	15 mm
Uitwendige buisdiameter warm tapwater	15 mm
Aansluiting condens	Overig
Uitwendige buisdiameter condens	21.5 mm
Min. gasvoordruk	20 mbar
Geschikt voor aardgas	ja
Gaskeur VR	nee
Aansluiting koud tapwater	Knel
Aansluiting warm tapwater	Knel
Nom. kanaaldiameter rookgasafvoer	60 mm
Branderregeling hoog/laag	nee
Branderregeling modulerend	ja
Uitwendige buisdiameter expansie-aansluiting	15 mm
Ingebouwde manometer	ja
Condenserend	ja
Gaskeur HR	ja
Waakvlam	nee
Tweede retouraansluiting	nee
Regelsignaal aan/uit	ja
Regelsignaal hoog/laag	nee
Regelsignaal 0-10V	nee
Regelsignaal OpenTherm	ja
Bedrijf als open uitvoering (luchttoevoer) mogelijk	ja
Geschikt voor propaan	nee
Geschikt voor butaan	nee
Geschikt voor methaan	nee
Max. toelaatbare bedrijfsdruk	3 bar
Nom. diameter aanvoer	3/4" (20)
Nom. diameter retour	3/4" (20)
Nom. diameter brandstof	1/2" (15)
Ombouwset benodigd	nee
Ingebouwde inlaatcombinatie	nee
Aansluiting expansie	Knel

	P20C CW3 conc. 60/100 TZ20B50H	P20EC CW3 conc. 60/100 TZ20E50H	P27C CW4 conc. 60/100 TZ27B50H	P27EC CW4 conc. 60/100 TZ27E50H	P35C CW5 conc. 60/100 TZ35B50H	P35EC CW5 conc. 60/100 TZ35E00H
Nom. vermogen tapwater	23.5 kW	25.4 kW	28.1 kW	30 kW	37.1 kW	40.1 kW
Nom. belasting bovenwaarde tapwater	26.7 kW	26.7 kW	31.9 kW	31.4 kW	42.1 kW	42.1 kW
Nom. belasting onderwaarde tapwater	24 kW	24 kW	28.7 kW	28.3 kW	37.9 kW	37.9 kW
Energie-efficiëntie van waterverwarming (Nwh)	85 %	91 %	87 %	94 %	90 %	96 %
SEER (Ns) bij gemiddelde omstandigheden	93	93	94	94	94	94
Capaciteitsprofiel	XL	XL	XL	XXL	XXL	XXL
Supplementair elektriciteitsverbruik bij volledige belasting (ELmax)	0.048 kW	0.048 kW	0.039 kW	0.039 kW	0.038 kW	0.038 kW
Nuttige warmteafgifte bij nom. warmteafgifte en werking op hoge temperatuur (P4)	17.6 kW	17.6 kW	22.1 kW	22.1 kW	28.3 kW	28.3 kW
Nuttig rendement bij nom. warmteafgifte en werking op hoge temperatuur (n4)	87.9 %	87.9 %	88.3 %	88.3 %	88.6 %	88.6 %
Met ingebouwde economiser	nee	ja	nee	ja	nee	ja
Energie-efficiëntie ruimteverwarming	93 %	93 %	94 %	94 %	94 %	94 %
Nom. belasting onderwaarde	18 kW	18 kW	22.5 kW	22.5 kW	28.8 kW	28.8 kW
Nom. belasting bovenwaarde	20 kW	20 kW	25 kW	25 kW	32 kW	32 kW
Warmtapwatercapaciteit bij 60 °C	6 l/min	6.5 l/min	7.5 l/min	8 l/min	10 l/min	10.5 l/min
Nom. vermogen 80-60 °C	17.7 kW	17.7 kW	22.1 kW	22.1 kW	28.3 kW	28.3 kW
Nom. vermogen 50-30 °C	19.4 kW	19.4 kW	24.3 kW	24.3 kW	31.1 kW	31.1 kW
CW label	3	3	4	4	5	5
Voedingsspanning						230 V
