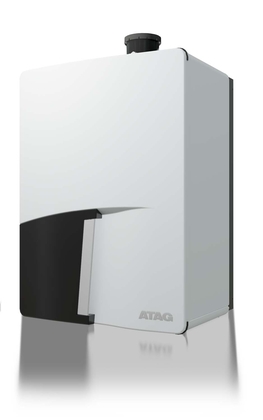

Atag HR Solo ketel Q25SR 21,9kW (A) SA3BA50H

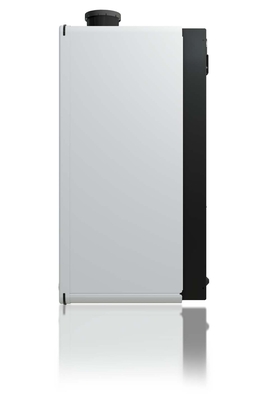

Atag HR Solo ketel Q25SR 21,9kW (A) SA3BA50H - afb. 3

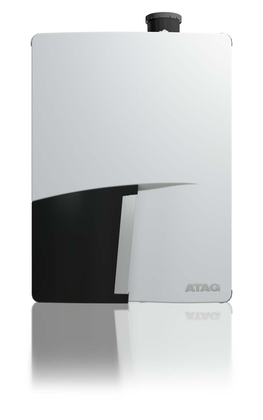

Atag HR Solo ketel Q25SR 21,9kW (A) SA3BA50H - afb. 4

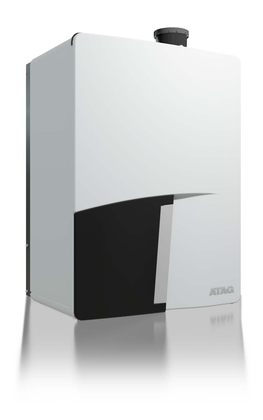

Atag HR Solo ketel Q25SR 21,9kW (A) SA3BA50H - afb. 5

Maak uw keuze

Details

Merk	Atag
Titel	HR Solo ketel Q25SR 21,9kW (A) SA3BA50H
Artikelnummer	A0135005
EAN code	08719874659628

Fabrikant informatie

Merk	ATAG
Hoogte	680 mm
Diepte	385 mm
Voedingsspanning	230 V
Aantal fasen	1
Materiaalkwaliteit	Overig
Aansluiting aanvoer	Knel
Aansluiting retour	Knel
Frequentie	50 Hz
Gesloten uitvoering	ja
SEER (Ns) bij gemiddelde omstandigheden	94
Capaciteitsprofiel	XL
Supplementair elektriciteitsverbruik in standby-stand (Psb)	0.003 kW
Standby warmteverlies (Pstby)	0.045 kW
Geschikt voor aardgas laag calorisch	Standaard fabrieksinstelling
Geschikt voor aardgas hoog calorisch	Handmatig instelbaar
Geschikt voor propaan	ja
Geschikt voor butaan	nee
Geschikt voor methaan	nee
Geschikt voor LPG	Niet geschikt
Geschikt voor waterstof	Niet geschikt
Materiaal warmtewisselaar	Roestvaststaal (RVS)
Ingebouwde pompschakeling	ja
Gaskeur NZ	nee
Min. werkdruk	1 bar
Min. retourtemperatuur	20 °C
Max. gasvoordruk	60 mbar
Ingebouwde weersafhankelijke regelaar	ja
Ingebouwd expansievat	nee
Max. aanvoertemperatuur (werktemperatuur)	85 °C
Max. werkdruk	3 bar
Ingebouwde vul-/aftapkraan	nee
Ingebouwd overdrukventiel	ja
Aansluiting luchttoevoer	Mof
Nom. kanaaldiameter luchttoevoer	80 mm
Aansluiting rookgasafvoer	Mof
Aansluiting condens	Overig
Uitwendige buisdiameter condens	24 mm
Min. gasvoordruk	20 mbar
Geschikt voor aardgas	ja
Gaskeur VR	nee
Nom. kanaaldiameter rookgasafvoer	80 mm
Branderregeling hoog/laag	nee
Branderregeling modulerend	ja
Ingebouwde manometer	ja
Condenserend	ja
Gaskeur HR	ja
Waakvlam	nee
Tweede retouraansluiting	nee
Regelsignaal aan/uit	ja
Regelsignaal hoog/laag	nee
Regelsignaal 0-10V	nee
Regelsignaal OpenTherm	ja
Bedrijf als open uitvoering (luchttoevoer) mogelijk	ja
Max. toelaatbare bedrijfsdruk	3 bar
Ombouwset benodigd	ja

	Combi ketel Q25CR CW4 21,9kW (A) TA3BA50H	Combi ketel Q38CR CW5 33,3kW (A) TA5BB50H	Combi ketel Q42CR CW6 36,8kW TA6BB50H	Combi ketel Q51CR CW6 44,7kW (A) TA7BB20HR	Solo ketel Q25SR 21,9kW (A) SA3BA50H	Solo ketel Q38SR 33,3kW (A) SA5BB50H	Solo ketel Q51SR 44,7kW (A) SA7BB50H	Solo ketel Q60SR 52,2kW (A) SA8BB50H
Breedte	840 mm	840 mm	1000 mm	1000 mm	500 mm	500 mm	660 mm	660 mm
Nom. spanning	196-253 V	196-253 V	196-253 V	196-253 V
Nom. vermogen tapwater	22.1 kW	33.6 kW	37 kW	44.9 kW
Nom. belasting bovenwaarde tapwater	35 kW	38 kW	51 kW	51 kW
Nom. belasting onderwaarde tapwater	31.5 kW	34.2 kW	45.9 kW	45.9 kW
Energie-efficiëntie van waterverwarming (Nwh)	80 %	81 %	79 %	79 %	80 %	80 %	80 %	80 %
Energie-efficiëntieklasse ruimteverwarming	A	A	A	A
Energie-efficiëntieklasse waterverwarming	A	A	B	B
Nom. diameter warm tapwater	1/2" (15)	1/2" (15)	1/2" (15)	1/2" (15)
Supplementair elektriciteitsverbruik bij volledige belasting (ELmax)	0.079 kW	0.079 kW	0.103 kW	0.125 kW	0.079 kW	0.093 kW	0.125 kW	0.143 kW
Nuttige warmteafgifte bij nom. warmteafgifte en werking op hoge temperatuur (P4)	22.1 kW	33.6 kW	37 kW	44.9 kW	22.1 kW	33.6 kW	44.9 kW	52.9 kW
Nuttig rendement bij nom. warmteafgifte en werking op hoge temperatuur (n4)	88.4 %	88.4 %	88.1 %	88.1 %	88.4 %	88.4 %	88.1 %	88.1 %
Met ingebouwde economiser	nee	nee	nee	nee
Energie-efficiëntie ruimteverwarming	94 %	94 %	94 %	94 %
Verwarmingsvermogen instelbaar	ja	ja	ja	ja
Nom. diameter koud tapwater	1/2" (15)	1/2" (15)	1/2" (15)	1/2" (15)
Gaskeur VR/SV	nee	nee	nee	nee	ja	ja	ja	ja
CW label	4	5	6	6
Nom. belasting onderwaarde	22.5 kW	34.2 kW	37.8 kW	45.9 kW	22.5 kW	34.2 kW	45.9 kW	54 kW
Nom. belasting bovenwaarde	25 kW	38 kW	42 kW	51 kW	25 kW	38 kW	51 kW	60 kW
Warmtapwatercapaciteit bij 60 °C	7.5 l/min	9.3 l/min	12.5 l/min	13 l/min
Waterzijdige weerstand bij dT 20 °C	25 kPa	20 kPa	20 kPa		25 kPa	20 kPa
Nom. vermogen 80-60 °C	21.9 kW	33.3 kW	36.9 kW	44.7 kW	21.9 kW	33.3 kW	44.7 kW	52.5 kW
Uitwendige buisdiameter aanvoer	28 mm	28 mm	35 mm	35 mm	28 mm	28 mm	35 mm	35 mm
Uitwendige buisdiameter retour	28 mm	28 mm	35 mm	35 mm	28 mm	28 mm	35 mm	35 mm
Uitwendige buisdiameter brandstof	15 mm	15 mm	22 mm	22 mm	15 mm	15 mm	22 mm	22 mm
Uitwendige buisdiameter koud tapwater	15 mm	15 mm	15 mm	15 mm
Uitwendige buisdiameter warm tapwater	15 mm	15 mm	15 mm	15 mm
Aansluiting koud tapwater	Knel	Knel	Knel	Knel
Aansluiting warm tapwater	Knel	Knel	Knel	Knel
Nom. diameter expansie-aansluiting	DN 20	DN 20	DN 20	DN 20
Uitwendige buisdiameter expansie-aansluiting	22 mm	22 mm	22 mm	22 mm
Rendement	109.7 %	109.1 %	109.1 %	109.3 %	109.7 %	109.1 %	109.3 %	109.3 %
Nom. vermogen 50-30 °C	23.9 kW	36.3 kW	40.1 kW	48.7 kW	23.9 kW	36.3 kW	48.7 kW	57.3 kW
Nom. diameter aanvoer	1" (25)	1" (25)	1 1/4" (32)	1 1/4" (32)	1" (25)	1" (25)	1 1/4" (32)	1 1/4" (32)
Nom. diameter retour	1" (25)	1" (25)	1 1/4" (32)	1 1/4" (32)	1" (25)	1" (25)	1 1/4" (32)	1 1/4" (32)
Nom. diameter brandstof	1/2" (15)	1/2" (15)	3/4" (20)	3/4" (20)	1/2" (15)	1/2" (15)	3/4" (20)	3/4" (20)
Voorraad warm tapwater	14 l	25 l	25 l	25 l
Ingebouwde inlaatcombinatie	ja	ja	ja	ja
Aansluiting expansie	Knel	Knel	Knel	Knel	Overig	Overig	Overig	Overig
Energie-efficiëntieklasse					A	A	A	A
Aansluitspanning					196-253 V	196-253 V	196-253 V	196-253 V
Aansluiting brandstof					Binnendraad	Binnendraad	Binnendraad	Binnendraad
Open/gesloten uitvoering					ja	ja	ja	ja
Nom. diameter condens					1" (25)	1" (25)	1" (25)	1" (25)
