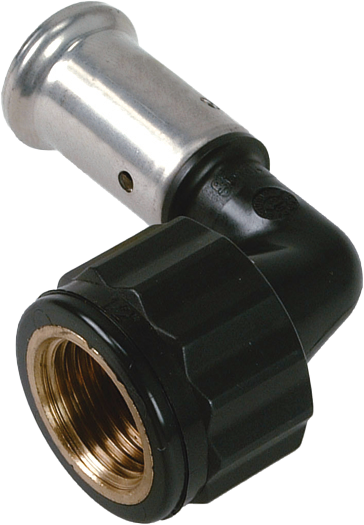

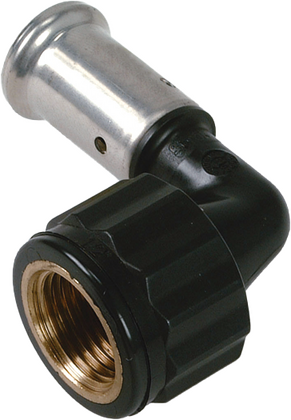

Henco Press Knie 40x5/4"bidr

Maak uw keuze

Details

Merk	Henco
Titel	Press Knie 40x5/4"bidr
Artikelnummer	A1090064
Fabrikantnummer	20020941
EAN code	05414764039919

Fabrikant informatie

Merk	Henco
Vorm	Bocht
Aansluiting 1	Persmof
Ringstijfheidsklasse	Overig
Oppervlaktebescherming aansluiting 1	Onbehandeld
Oppervlaktebehandeling aansluiting 1	Onbehandeld
Oppervlaktebescherming aansluiting 2	Onbehandeld
Oppervlaktebehandeling aansluiting 2	Onbehandeld
Hoofdkleur fitting	Zwart
Max. mediumtemperatuur (continu)	70 °C
Afgedopt	nee
Met pakkingen	ja
Excentrisch	nee
Gastec QA	nee
KIWA-keur	ja
Min. mediumtemperatuur (continu)	-10 °C
Met aftapper	nee
Met ontluchter	nee
Met stootnok/-rand	ja
FM keur	nee
VdS keur	nee
UL-keur	nee
ULC keur	nee
LPCB keur	nee
Materiaal afdichting	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Verlopend	nee
Mediumtemperatuur (continu)	-10-70 °C
Met thermische isolatie	nee
Hoge treksterkte	nee
Systeemgebonden	ja
DVGW-keur	ja
DIN-CERTCO certificaat	nee
Met TUV goedkeuring	nee
DVGW-keur voor gas	nee
DVGW-keur voor water	ja
KOMO-keur	ja
Type goedkeuring volgens BBR / EKS	nee

	14mm 90gr	14x1/2"bidr	16mm 90gr	16x1/2 bidr	16x1/2"budr	16x3/8"bidr	20mm 90gr	20x1/2"bidr	20x1/2"budr	20x3/4"bidr	20x3/4"budr	26mm 90gr	26x3/4"bidr	32mm 90gr	32x 1"bidr	32x 1"budr	40mm 45gr	40mm 90gr	40x5/4"bidr	40x5/4"budr	50mm 45gr	50mm 90gr	50x5/4"bidr	50x5/4"budr	50x6/4"bidr	50x6/4"budr	63mm 45gr	63mm 90gr	63x 2"bidr	63x 2"budr
Aansluiting 2	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Persmof	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Persmof	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Persmof	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)
Lengte	56 mm	69 mm	58 mm	69 mm	70.5 mm	69 mm	62.5 mm	68.5 mm	70.5 mm	78.5 mm	78.5 mm	69.5 mm	78.5 mm	88.5 mm	96 mm	96 mm	119.5 mm	98 mm	108.5 mm	109 mm	157 mm	126 mm	128.5 mm	129 mm	134 mm	135 mm	190 mm	152 mm	171 mm	171.5 mm
Aandraaimoment	0-0 Nm		0-0 Nm				0-0 Nm					0-0 Nm		0-0 Nm				0-0 Nm				0-0 Nm						0-0 Nm
Contourcode aansluiting 1	TH/BE	TH	TH	TH	TH	TH	TH	TH	TH	TH	TH	TH/BE	TH	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE
Contourcode aansluiting 2	TH/BE		TH/BE				TH/BE					TH/BE		BE			BE	BE			BE	BE					BE	BE
Max. bedrijfsdruk bij max. medium temperatuur	10 bar		10 bar				10 bar					10 bar		10 bar				10 bar				10 bar						10 bar
Met aansluitingsindicator	nee		nee		nee		nee		nee		nee	nee		nee		nee		nee		nee		nee		nee		nee		nee		nee
Zeta-waarde	3.071	3.071	2.021	2.021	2.021	2.021	1.87	1.87	1.87	1.87	1.87	1.974	1.974	1.981	1.981	1.981	0.761	1.865	1.865	1.865	0.69	1.753	1.753	1.753	1.753	1.753	0.614	1.666	1.666	1.666
Bochtstraal	7 mm		8 mm		16 mm		10 mm		20 mm		20 mm	13 mm		16 mm		32 mm		20 mm		40 mm		25 mm		50 mm		50 mm		31.5 mm		50 mm
Nom. diameter aansluiting 2	DN 10	1/2" (15)	DN 12	1/2" (15)	1/2" (15)	3/8" (10)	DN 15	1/2" (15)	1/2" (15)	3/4" (20)	3/4" (20)	DN 20	3/4" (20)	DN 25	1" (25)	1" (25)		DN 32	1 1/4" (32)	1 1/4" (32)		DN 41	1 1/4" (32)	1 1/4" (32)	1 1/4" (32)	1 1/2" (40)		DN 54	2" (50)	2" (50)
Uitwendige buisdiameter aansluiting 1	14 mm	14 mm	16 mm	16 mm	16 mm	16 mm	20 mm	20 mm	20 mm	20 mm	20 mm	26 mm	26 mm	32 mm	32 mm	32 mm	40 mm	40 mm	40 mm	40 mm	50 mm	50 mm	50 mm	50 mm	50 mm	50 mm	63 mm	63 mm	63 mm	63 mm
Uitwendige buisdiameter aansluiting 2	14 mm		16 mm				20 mm					26 mm		32 mm			40 mm	40 mm			50 mm	50 mm					63 mm	63 mm
Druktrap klasse flens	Overig		Overig				Overig					Overig		Overig				Overig				Overig						Overig
Lengte aansluiting 1	46.5 mm	52.5 mm	45 mm	52.5 mm	54 mm	52.5 mm	49.3 mm	52 mm	54 mm	58.5 mm	59 mm	53.5 mm	58.5 mm	69.5 mm	73.5 mm	73.5 mm	60.5 mm	75 mm	80 mm	80.5 mm	80.5 mm	98 mm	100 mm	100.5 mm	100 mm	100.5 mm	96.5 mm	117 mm	126.5 mm	126.5 mm
Lengte aansluiting 2	46.5 mm	38.5 mm	47 mm	38 mm	53.5 mm	38 mm	49.3 mm	39 mm	57 mm	46.5 mm	58.5 mm	53.5 mm	46.5 mm	69.5 mm	57 mm	68 mm	60.5 mm	75 mm	71 mm	78 mm	80.5 mm	98 mm	76.5 mm	85.5 mm	80 mm	93 mm	96.5 mm	117 mm	105.5 mm	117.5 mm
Werkende lengte aansluiting 1	25 mm	25.5 mm	25 mm	25.5 mm	25 mm	25.5 mm	25 mm	25 mm	27 mm	31.5 mm	25 mm	25 mm	31.5 mm	35 mm	37.5 mm	73.5 mm	24.5 mm	36 mm	44 mm	36 mm	29.5 mm	51 mm	49 mm	49.5 mm	49 mm	49.5 mm	32.5 mm	64 mm	62.5 mm	62.5 mm
Werkende lengte aansluiting 2	25 mm	24.5 mm	25 mm	24 mm	14 mm	24.5 mm	25 mm	25 mm	14 mm	31 mm	16 mm	25 mm	31 mm	35 mm	39.5 mm	18 mm	24.5 mm	36 mm	51 mm	59 mm	29.5 mm	51 mm	56.5 mm	66.5 mm	58 mm	72.5 mm	32.5 mm	64 mm	77.5 mm	94 mm
Wanddikte aansluiting 1	0.75 mm		0.7 mm		0.7 mm		0.7 mm		0.7 mm		0.7 mm	0.95 mm		0.9 mm		0.9 mm	0.9 mm	0.9 mm		0.9 mm	0.9 mm	0.9 mm		0.9 mm			0.85 mm	0.85 mm
Wanddikte aansluiting 2	0.75 mm		0.7 mm				0.7 mm					0.95 mm		0.9 mm			0.9 mm	0.9 mm			0.9 mm	0.9 mm					0.85 mm	0.85 mm
Max. werkdruk bij 20°C	16 bar	10 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	10 bar	16 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar
Nom. diameter aansluiting 1	DN 10		DN 12		DN 12		DN 15		DN 15		DN 15	DN 20		DN 25		DN 25		DN 32		DN 32		DN 41		DN 41		DN 41		DN 54		DN 54
Contourcode	TH	TH	TH	TH	TH	TH	TH	TH	TH	TH	TH	TH	TH
Materiaal aansluiting 1	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)		Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)
Materiaal aansluiting 2	Polyvinylidenefluoride (PVDF)	Messing	Polyvinylidenefluoride (PVDF)	Messing	Messing	Messing	Polyvinylidenefluoride (PVDF)	Messing	Messing	Messing	Messing	Polyvinylidenefluoride (PVDF)	Messing	Polyvinylidenefluoride (PVDF)	Messing	Messing	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Messing	Messing	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Messing	Messing	Messing	Messing	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Messing	Messing
Kwaliteitsklasse aansluiting 2		CuZn40Pb2 (CW617N)		CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)		CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)		CuZn40Pb2 (CW617N)		CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)			CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)			CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)			CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)
Bochthoek			90 °		90 °
