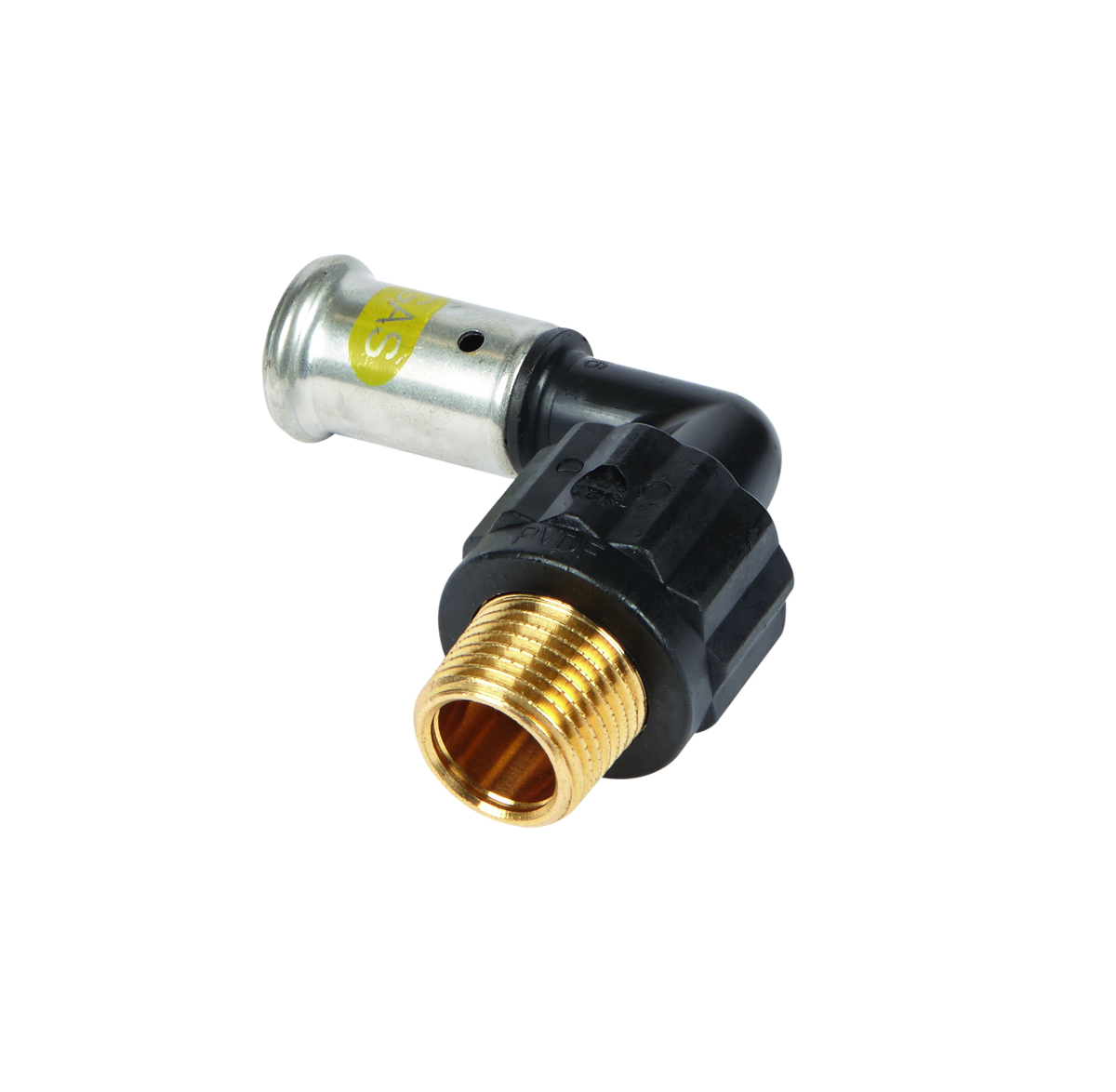

Henco Press Knie 20x3/4"budr GAS

Maak uw keuze

Details

Merk	Henco
Titel	Press Knie 20x3/4"budr GAS
Artikelnummer	A1090807
Fabrikantnummer	20036416
EAN code	05414764038271

Fabrikant informatie

Merk	Henco
Vorm	Bocht
Aansluiting 1	Persmof
Ringstijfheidsklasse	Overig
Oppervlaktebescherming aansluiting 1	Onbehandeld
Oppervlaktebehandeling aansluiting 1	Onbehandeld
Oppervlaktebescherming aansluiting 2	Onbehandeld
Oppervlaktebehandeling aansluiting 2	Onbehandeld
Hoofdkleur fitting	Zwart
Afgedopt	nee
Met pakkingen	ja
Excentrisch	nee
Gastec QA	ja
KIWA-keur	nee
Met aftapper	nee
Met ontluchter	nee
FM keur	nee
VdS keur	nee
UL-keur	nee
ULC keur	nee
LPCB keur	nee
Materiaal afdichting	Gehydroneerd nitril rubber (HNBR)
Verlopend	nee
Max. werkdruk bij 20°C	10 bar
Met thermische isolatie	nee
Hoge treksterkte	nee
Systeemgebonden	ja
Materiaal aansluiting 1	Polyvinylidenefluoride (PVDF)
DVGW-keur	nee
DIN-CERTCO certificaat	nee
Met TUV goedkeuring	nee
DVGW-keur voor gas	nee
DVGW-keur voor water	nee
KOMO-keur	nee
Type goedkeuring volgens BBR / EKS	nee

	16mm 90gr GAS	16x1/2"bidr GAS	16x1/2"budr GAS	20mm 90gr GAS	20x1/2"bidr GAS	20x1/2"budr GAS	20x3/4"bidr GAS	20x3/4"budr GAS	32mm 90gr GAS	32x 1"bidr GAS	32x 1"budr GAS
Aansluiting 2	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)
Lengte	58 mm	69 mm	70.5 mm	62.5 mm	68.5 mm	70.5 mm	78.5 mm	78.5 mm	88.5 mm	96 mm	96 mm
Contourcode aansluiting 1	TH	TH	TH	TH	TH	TH	TH	TH	BE	BE	BE
Contourcode aansluiting 2	TH			TH					BE
Max. bedrijfsdruk bij max. medium temperatuur	10 bar			10 bar					10 bar
Zeta-waarde	21.9	27.2	21.5	12.1	15.4	10.7	16.6	10.5	6.3	7	6.8
Max. mediumtemperatuur (continu)	60 °C	70 °C	60 °C	60 °C	70 °C	60 °C	70 °C	60 °C	60 °C	70 °C	60 °C
Bochtstraal	8 mm			10 mm					16 mm
Min. mediumtemperatuur (continu)	-20 °C	-10 °C	-20 °C	-20 °C	-10 °C	-20 °C	-10 °C	-20 °C	-20 °C	-10 °C	-20 °C
Uitwendige buisdiameter aansluiting 1	16 mm	16 mm	16 mm	20 mm	20 mm	20 mm	20 mm	20 mm	32 mm	32 mm	32 mm
Uitwendige buisdiameter aansluiting 2	16 mm			20 mm					32 mm
Druktrap klasse flens	Overig			PN 10					Overig
Lengte aansluiting 1	47 mm	52.5 mm	54 mm	49.5 mm	52 mm	54 mm	58.5 mm	59 mm	69.5 mm	73.5 mm	73.5 mm
Lengte aansluiting 2	47 mm	38 mm	53.5 mm	49.5 mm	39 mm	57 mm	46.5 mm	58.5 mm	69.5 mm	57 mm	68 mm
Werkende lengte aansluiting 1	25 mm	25.5 mm	27 mm	25 mm	25 mm	27 mm	31.5 mm	32 mm	35 mm	37.5 mm	37.5 mm
Werkende lengte aansluiting 2	25 mm	24 mm	39 mm	25 mm	25 mm	42.5 mm	31 mm	42 mm	35 mm	39.5 mm	50 mm
Met stootnok/-rand	nee	ja	nee	nee	ja	nee	ja	ja	nee	ja	ja
Wanddikte aansluiting 1	0.7 mm			0.7 mm					0.9 mm
Wanddikte aansluiting 2	0.7 mm			0.7 mm					0.9 mm
Mediumtemperatuur (continu)	-20-60 °C	-10-70 °C	-20-60 °C	-20-60 °C	-10-70 °C	-20-60 °C	-10-70 °C	-20-60 °C	-20-60 °C	-10-70 °C	-20-60 °C
Contourcode	TH	TH	TH	TH	TH	TH	TH	TH
Materiaal aansluiting 2	Polyvinylidenefluoride (PVDF)	Messing	Messing	Polyvinylidenefluoride (PVDF)	Messing	Messing	Messing	Messing	Polyvinylidenefluoride (PVDF)	Messing	Messing
Nom. diameter aansluiting 2		1/2" (15)	1/2" (15)		1/2" (15)	1/2" (15)	3/4" (20)	3/4" (20)		1" (25)	1" (25)
Kwaliteitsklasse aansluiting 2		CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)		CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)		CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)
Aandraaimoment				0-0 Nm
Met aansluitingsindicator				nee
