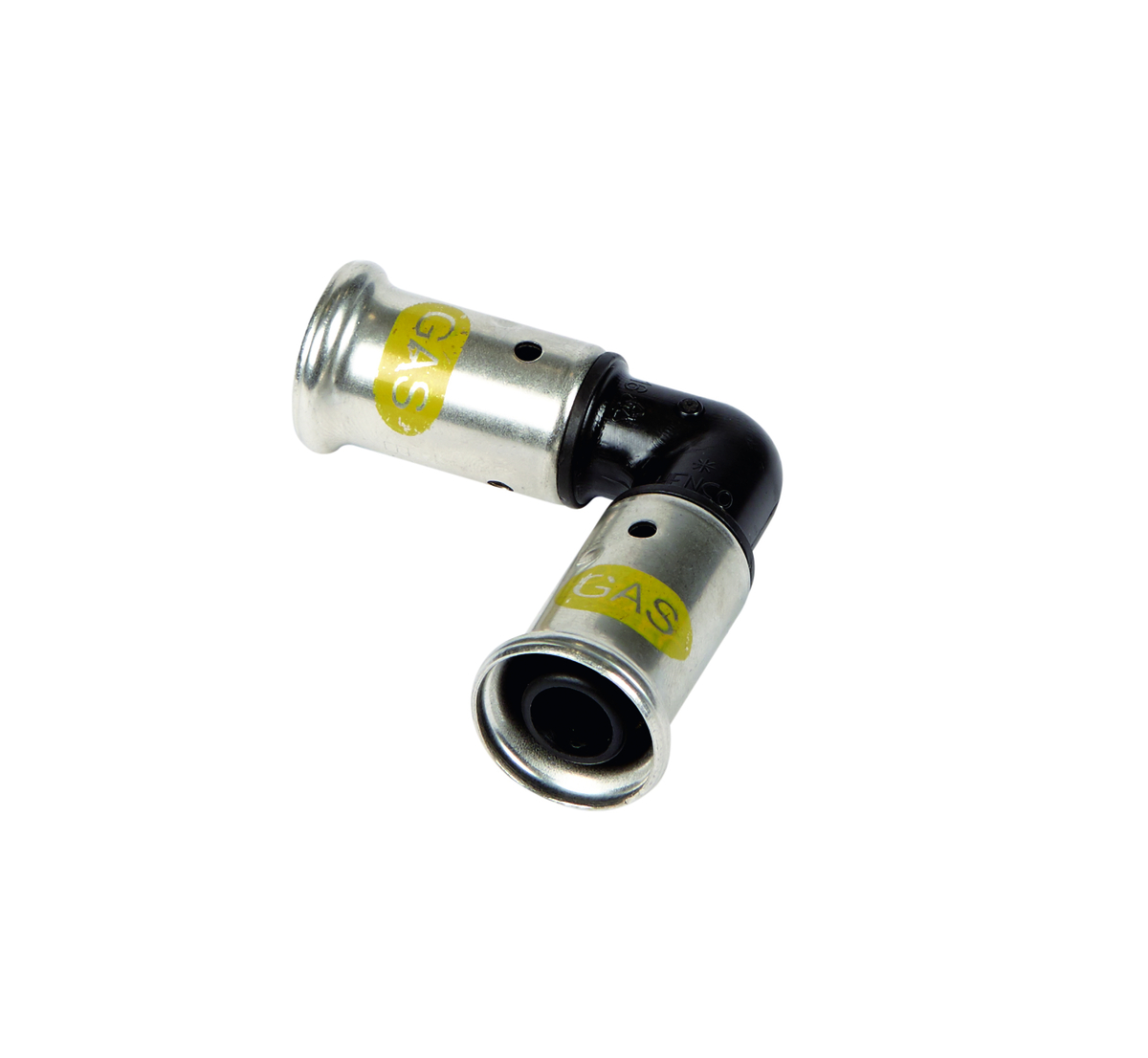

Henco Press Knie 32mm 90gr GAS

Maak uw keuze

Details

Merk	Henco
Titel	Press Knie 32mm 90gr GAS
Artikelnummer	A1090797
Fabrikantnummer	20036347
EAN code	05414764023048

Fabrikant informatie

Merk	Henco
Vorm	Bocht
Aansluiting 1	Persmof
Ringstijfheidsklasse	Overig
Oppervlaktebescherming aansluiting 1	Onbehandeld
Oppervlaktebehandeling aansluiting 1	Onbehandeld
Oppervlaktebescherming aansluiting 2	Onbehandeld
Oppervlaktebehandeling aansluiting 2	Onbehandeld
Hoofdkleur fitting	Zwart
Afgedopt	nee
Met pakkingen	ja
Excentrisch	nee
Gastec QA	ja
KIWA-keur	nee
Met aftapper	nee
Met ontluchter	nee
FM keur	nee
VdS keur	nee
UL-keur	nee
ULC keur	nee
LPCB keur	nee
Materiaal afdichting	Gehydroneerd nitril rubber (HNBR)
Verlopend	nee
Max. werkdruk bij 20°C	10 bar
Met thermische isolatie	nee
Hoge treksterkte	nee
Systeemgebonden	ja
Materiaal aansluiting 1	Polyvinylidenefluoride (PVDF)
DVGW-keur	nee
DIN-CERTCO certificaat	nee
Met TUV goedkeuring	nee
DVGW-keur voor gas	nee
DVGW-keur voor water	nee
KOMO-keur	nee
Type goedkeuring volgens BBR / EKS	nee

	16mm 90gr GAS	16x1/2"bidr GAS	16x1/2"budr GAS	20mm 90gr GAS	20x1/2"bidr GAS	20x1/2"budr GAS	20x3/4"bidr GAS	20x3/4"budr GAS	32mm 90gr GAS	32x 1"bidr GAS	32x 1"budr GAS
Aansluiting 2	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)
Lengte	58 mm	69 mm	70.5 mm	62.5 mm	68.5 mm	70.5 mm	78.5 mm	78.5 mm	88.5 mm	96 mm	96 mm
Contourcode aansluiting 1	TH	TH	TH	TH	TH	TH	TH	TH	BE	BE	BE
Contourcode aansluiting 2	TH			TH					BE
Max. bedrijfsdruk bij max. medium temperatuur	10 bar			10 bar					10 bar
Zeta-waarde	21.9	27.2	21.5	12.1	15.4	10.7	16.6	10.5	6.3	7	6.8
Max. mediumtemperatuur (continu)	60 °C	70 °C	60 °C	60 °C	70 °C	60 °C	70 °C	60 °C	60 °C	70 °C	60 °C
Bochtstraal	8 mm			10 mm					16 mm
Min. mediumtemperatuur (continu)	-20 °C	-10 °C	-20 °C	-20 °C	-10 °C	-20 °C	-10 °C	-20 °C	-20 °C	-10 °C	-20 °C
Uitwendige buisdiameter aansluiting 1	16 mm	16 mm	16 mm	20 mm	20 mm	20 mm	20 mm	20 mm	32 mm	32 mm	32 mm
Uitwendige buisdiameter aansluiting 2	16 mm			20 mm					32 mm
Druktrap klasse flens	Overig			PN 10					Overig
Lengte aansluiting 1	47 mm	52.5 mm	54 mm	49.5 mm	52 mm	54 mm	58.5 mm	59 mm	69.5 mm	73.5 mm	73.5 mm
Lengte aansluiting 2	47 mm	38 mm	53.5 mm	49.5 mm	39 mm	57 mm	46.5 mm	58.5 mm	69.5 mm	57 mm	68 mm
Werkende lengte aansluiting 1	25 mm	25.5 mm	27 mm	25 mm	25 mm	27 mm	31.5 mm	32 mm	35 mm	37.5 mm	37.5 mm
Werkende lengte aansluiting 2	25 mm	24 mm	39 mm	25 mm	25 mm	42.5 mm	31 mm	42 mm	35 mm	39.5 mm	50 mm
Met stootnok/-rand	nee	ja	nee	nee	ja	nee	ja	ja	nee	ja	ja
Wanddikte aansluiting 1	0.7 mm			0.7 mm					0.9 mm
Wanddikte aansluiting 2	0.7 mm			0.7 mm					0.9 mm
Mediumtemperatuur (continu)	-20-60 °C	-10-70 °C	-20-60 °C	-20-60 °C	-10-70 °C	-20-60 °C	-10-70 °C	-20-60 °C	-20-60 °C	-10-70 °C	-20-60 °C
Contourcode	TH	TH	TH	TH	TH	TH	TH	TH
Materiaal aansluiting 2	Polyvinylidenefluoride (PVDF)	Messing	Messing	Polyvinylidenefluoride (PVDF)	Messing	Messing	Messing	Messing	Polyvinylidenefluoride (PVDF)	Messing	Messing
Nom. diameter aansluiting 2		1/2" (15)	1/2" (15)		1/2" (15)	1/2" (15)	3/4" (20)	3/4" (20)		1" (25)	1" (25)
Kwaliteitsklasse aansluiting 2		CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)		CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)		CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)
Aandraaimoment				0-0 Nm
Met aansluitingsindicator				nee
